Solar Simulator 선정 방법과 예
(1)~(3)의 Solar Simulator 사용 목적에 따라, 장치를 선정합니다. 자세한 사항은 문의 주시기 바랍니다.
(1) 태양전지 Cell, Module의 Ⅰ-Ⅴ 계측을 위해
[필요장치]
Solar Simulator + Ⅰ-Ⅴ 계측장치 + Sample Stage + (Option)
측정 Sample이 결정계, 화합물계 태양전지 등, 광 응답속도가 비교적 빠른 것
| No. | Solar Simulator | Ⅰ-Ⅴ 계측장치 | Sample Stage | Option |
|---|---|---|---|---|
| 01 | Solar Simulator (정상광) |
Ⅰ-Ⅴ 계측장치 | 측정하는 Sample 정보를 제공해주시기 바랍니다. 확인 후, 사양을 확정합니다 |
필요에 따라, 항온조, 2차 기준 Cell 등이 있습니다 |
| 02 | Solar Simulator (정상광, 2광원) |
Ⅰ-Ⅴ 계측장치 | ||
| 03 | Long Pulse Solar Simulator (Pulse 광) |
Ⅰ-Ⅴ 계측장치 (정상광-Pulse 광 대응 고속측정 Type) |
측정 Smple이 유기계 태양전지 등, 광 응답속도가 느린 것
| No. | Solar Simulator | Ⅰ-Ⅴ 계측장치 | Sample Stage | Option |
|---|---|---|---|---|
| 01 | Solar Simulator (정상광) |
Ⅰ-Ⅴ 계측장치 (정상광 측정, 저속 Type) |
측정하는 Sample 정보를 제공해주시기 바랍니다. 확인 후, 사양을 확정합니다 |
필요에 따라, 항온조, 2차 기준 Cell 등이 있습니다 |
| 02 | Super Solar Simulator (정상광, 2광원) |
Ⅰ-Ⅴ 계측장치 (정상광 측정, 저속 Type) |
(2) 유사 태양광에 의한 열화시험, 내 광도 시험 등
[필요장치]
Solar Simulator + Sample Stage + (Option)
| No. | 조사강도 | Solar Simulator | Sample Stage | Option |
|---|---|---|---|---|
| 01 | 1 sun | Solar Simulator (정상광) |
측정하는 Sample 정보를 제공해주시기 바랍니다. 확인 후, 사양을 확정합니다 |
필요에 따라, 항온조, 2차 기준 Cell 등이 있습니다 |
| 02 | 1 sun, 장파장역 분광분포 합치도가 필요 | Super Solar Simulator (정상광, 2광원) |
||
| 03 | 1 sun 이상 필요할 경우 | 집광형 Solar Simulator 등 * 문의 주시기 바랍니다. |
(3) UV에 의한, 내 광도 시험, 재료 평가 등
UV-A, UV-B 등, 특정 파장대의 광이 필요 : Bio Solar Simulator
Xenon Lamp, 또는 UV Lamp가 가진 파장대의 광을 조사하고 싶을 경우 : 고휘도 평행광 동광원장치
Solar Simulator 선정 예
예1
| 장치사용 목적 | 태양전지 Cell (□155[mm]) Ⅰ-Ⅴ 측정 |
|---|---|
| 측정 내용 |
Super Solar Simulator(정상광, 2광원) + Ⅰ-Ⅴ 계측장치 + Sample Stage 1 : Solar Simulator(정상광, 2광원) : WXS-156-L2, AM1.5GMM 2 : Ⅰ-Ⅴ 계측장치 : Ⅳ15040-09 3 : Sample Stage : STG-220 (Stage 온도조절, Cell 진공흡착, Probe Bar 부착) |
예2
| 장치사용 목적 | 태양전지 Module (1,400[mm] X 1,100[mm]) Ⅰ-Ⅴ 측정 |
|---|---|
| 측정 내용 |
Long Pulse Simulator + Ⅰ-Ⅴ 계측장치 + Sample Stage
1 : Long Pulse Simulator : WPSS-1.5 X 1.2-50 X 4.AM1.5G 2 :Ⅰ-Ⅴ 계측장치 : Ⅳ20060-09 3 : Sample Stage : STG-1500 |
Solar Simulator 관련

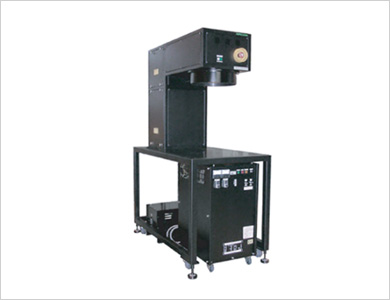

Solar Simulator (정상광)

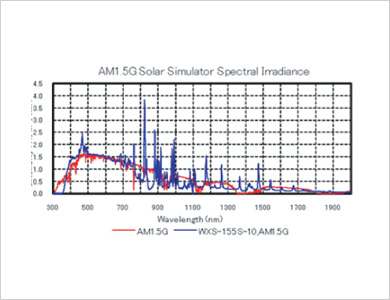

본 장치는 ADTEC사에서 개발한 Filter, Lens 등을 탑재하여, 태양광에 근접한 광을 인공적으로 생성합니다.
· 태양전지 Cell, Module, Submodule의 Ⅰ-Ⅴ 특성 평가용 광원
· 재료 등 유사 태양광을 사용한 내구성 실험용 광원
[사양]
- JIS, IEC 규격기준 CLASS AAA
- 조사강도 : 1 (SUN)
- AM 0 사양 대응 가능
| 유효조사면 Size(mm X mm) | 장치 형식 |
|---|---|
| 50 X 50 | WXS-50S-1.5, AM1.5G |
| 90 X 90 | WXS-90S-5, AM1.5G |
| 156 X 156 | WXS-156S-10, AM1.5G |
| 200 X 200 | WXS-200S-20, AM1.5G |
| 300 X 300 | WXS-30S-50, AM1.5G |
| 1,200 X 1,200 | WXS-1.2 X 1.0-65 X 4, AM1.5G |
| 1,400 X 1,400 | WXS-1.4 X 1.0-65 X 6, AM1.5G |
* 상기표에 없는 유효 조사면 Size도 대응 가능합니다.
문의 주시기 바랍니다.

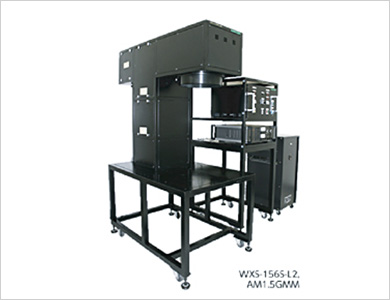

Super Solar Simulator
(정상광, 2광원)

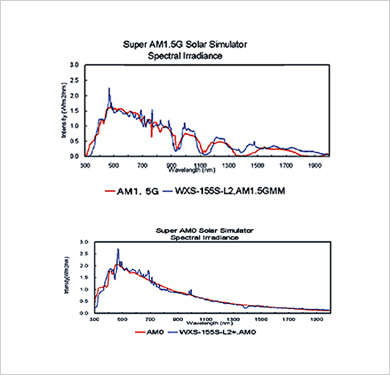

본 장치는 종래의 Solar Simulator에 사용되었던
Xenon Shot Arc lamp에 추가로 Halogen lamp를 사용함으로써,
보다 태양광에 근접한 광을 생성합니다.
· 태양전지 Cell, Module, Submodule의 Ⅰ-Ⅴ 특성 평가용 광원
· 재료 등 유사 태양광을 사용한 내구성 실험용 광원
[사양]
- JIS, IEC 규격기준 CLASS AAA
- 조사강도 : 1 (SUN)
- AM 0 사양 대응 가능
- Halogen lamp 병용으로 고파장대의 분광 분포 합치도가 높아집니다.
| 유효조사면 Size(mm X mm) | 장치 형식 |
|---|---|
| 90 X 90 | WXS-90S-L2, AM1.5GMM |
| 156 X 156 | WXS-156S-L2, AM1.5GMM |
| 200 X 200 | WXS-200S-L2, AM1.5GMM |
| 220 X 220 | WXS-220S-L2, AM1.5GMM |
* 상기표에 없는 유효 조사면 Size도 대응 가능합니다.
문의 주시기 바랍니다.

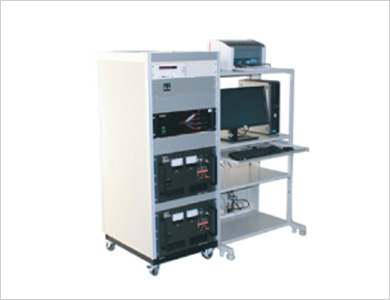

Ⅰ-Ⅴ 계측장치
본 장치는 태양전지 Cell, Module의 Ⅰ-Ⅴ 특성(전류, 전압치)을 측정하는 장치입니다. 또한, 측정 Data로부터 Ⅰ-Ⅴ Curve를 그립니다.
Bias 전원, Ⅰ-Ⅴ Tester (AD 변환기), Digital 온도계,
제어용 PC (전용 Soft, Print 포함)로 구성되어 있습니다.
주 측정항목 : Isc(단락전압), Voc(개방전압), Pm(최대출력), lmp(최대출력 동작전류), Pm(최대출력 동작전압), Eff(변환효율), FF(곡선인자), MTemp(측정온도).
Monitor Cell 동시 측정기능 Type (2ch Type)도 제공할 수 있습니다.
정상광, Pulse광 대응 고속측정 Type
(측정속도 : 0.25~10[msec]/점)
| 전류(A) X 전압(V) | 장치 형식 | Pulse 발광 대응 | 최대측정 점수 |
|---|---|---|---|
| 10 X 60 | IV10060-09 | O | 1,000 |
| 15 X 18 | IV15018-09 | O | 1,000 |
| 15 X 40 | IV15040-09 | O | 1,000 |
| 20 X 18 | IV20018-09 | O | 1,000 |
| 20 X 60 | IV20060-09 | O | 1,000 |
| 2.5 X 120 | IV02120-09 | O | 1,000 |
| 2.5 X 300 | IV02300-09 | O | 1,000 |
| 10 X 120, 20 X 60, 2.5 X 300, 5 X 150 |
IV02300-08 | O | 1,000 |
정상광 측정 저속측정 Type (측정속도 : 4~60,000[msec]/점)
| 전류(A) X 전압(V) | 장치 형식 | Pulse 발광 대응 | 최대측정 점수 |
|---|---|---|---|
| 2 X 12, 0.1 X 220 |
IV02220-07AD2 | X | 500 |
| 15 X 18 | IV20060-07AD2 | X | 500 |
| 15 X 40 | IV10020-10AD1 | X | 500 |
| 20 X 18 | IV02110-07AD1 | X | 500 |
* 그 외, 전류, 전압치도 대응 가능합니다. 문의 주시기 바랍니다.

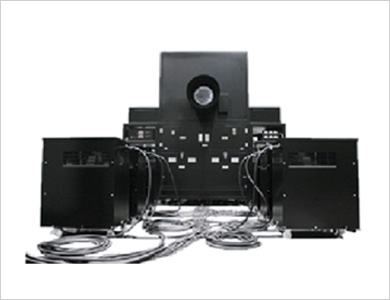

Long Pulse Solar Simulator
(Pulse 발광)
본 장치는 Xenon Shot Arc lamp를 주측으로, USHIO 자사개발 광학 Filter, Lens 등을 탑재함으로써, 태양광에 근접한 광을 인공적으로 생성합니다.
[주 측정학목]
- 태양전지 Cell, Module, Submodule의 I-V 특성 평가용, 광원
[사양]
- JIS, IEC 규격기준 CLASS AAA
- 조사강도 : 1 (SUN)
- Pulse 폭 80(ms)~800(ms)
- 폐사제 Long Pulse Solar Simulator의 I-V 측정에는 전용, I-V 계측장치가 필요합니다.
| 유효조사면 Size(mm X mm) | 장치 형식 |
|---|---|
| 500 X 500 | WPSS-5.0 X 5.0, AM1.5G |
| 1,500 X 1,200 | WPSS-1.5 X 1.2-50X4, AM1.5G |
| 2,000 X 1,400 | WPSS-2.0 X 1.4-50X6, AM1.5G |
* 상기표에 없는 유효 조사면 Size도 대응 가능합니다.
문의 주시기 바랍니다.
